A norma ABNT NBR 5419-3/2025, atualmente em consulta pública, traz modificações significativas na tabela referente às especificações mínimas de eletrodos de aterramento não naturais. A tabela que, na versão de 2015, correspondia à Tabela 7, passa a ser identificada como Tabela 8 na proposta de 2025. Além da renumeração, foram realizados ajustes técnicos, algumas revisões nas áreas de seção, padronização de formatação e atualizações de nomenclatura. As principais mudanças estão evidenciadas nas imagens a seguir.

COMPARAÇÃO ENTRE AS TABELAS

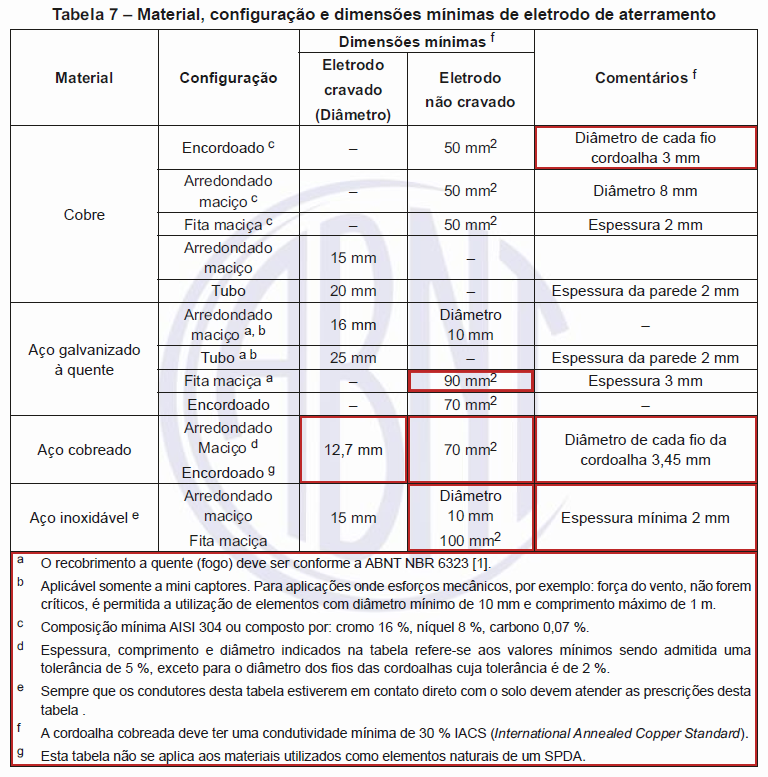

Como é na versão NBR 5419-3/2015 – Tabela 7

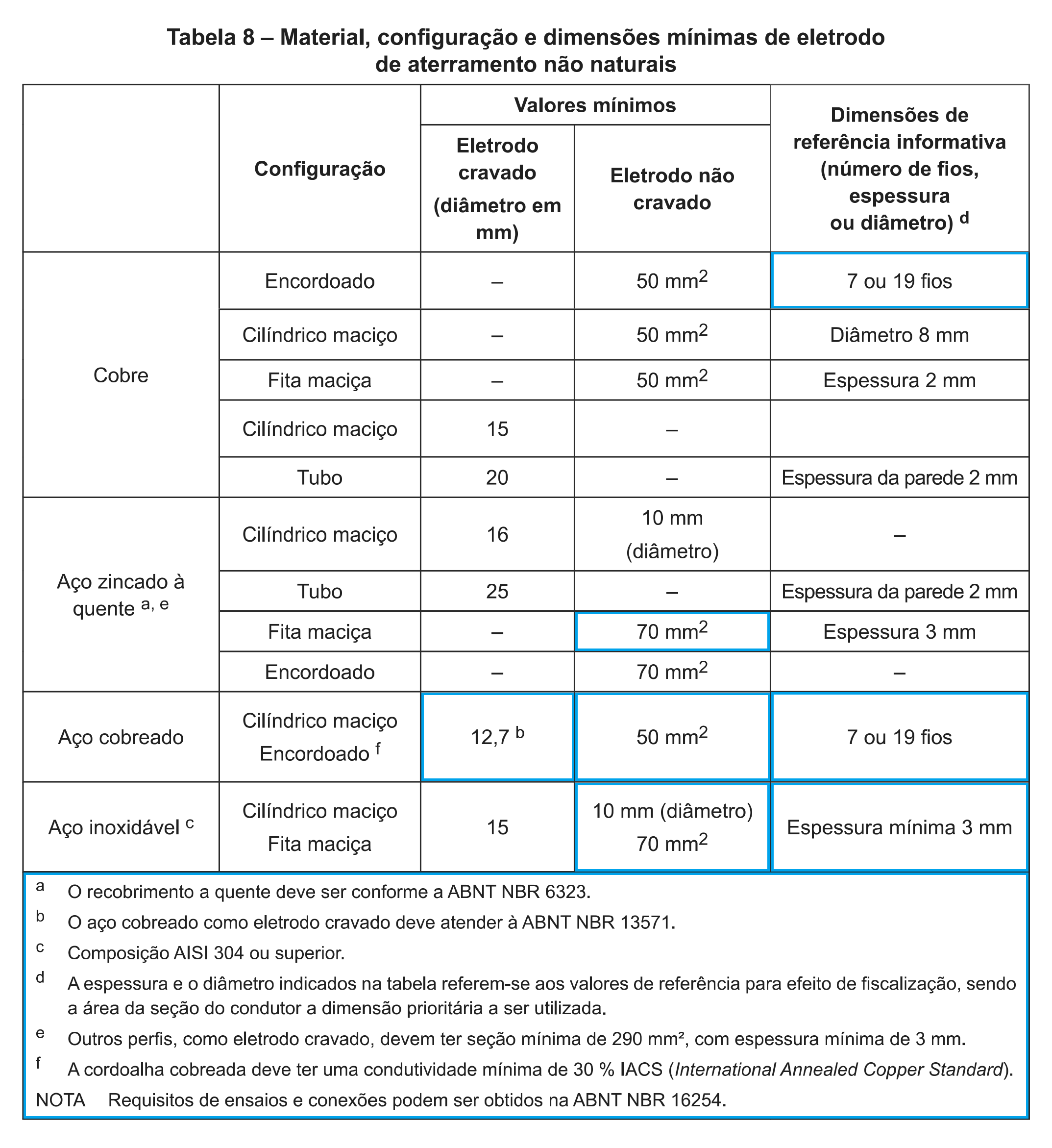

Como está proposto na versão NBR 5419-3/2025 – Tabela 8

• Título: Foi alterado, sendo mais específica ao tratar exclusivamente de “eletrodos de aterramento não naturais”. Com isso, a nota “g”, foi removida: “Esta tabela não se aplica aos materiais utilizados como elementos naturais de um SPDA.”

• Coluna – Material: Permanecem os mesmos materiais nas duas versões: cobre, aço zincado à quente, aço cobreado e aço inoxidável.

• Coluna – Configuração:

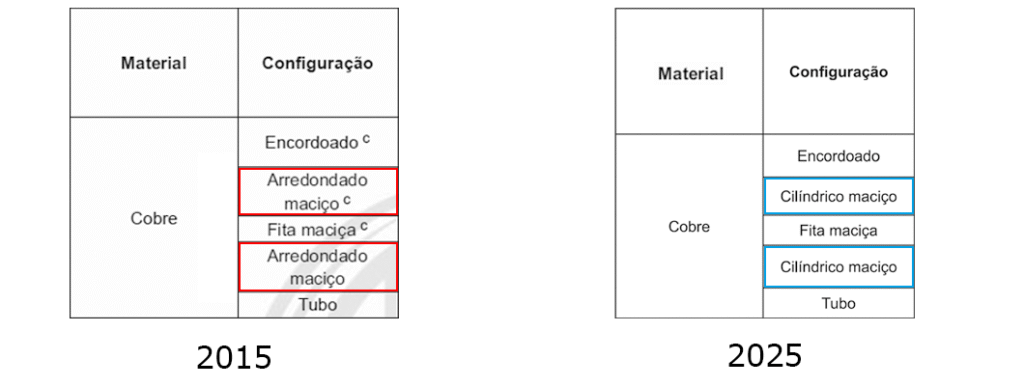

1. Alteração na expressão “Arredondado maciço” passa a ser “Cilíndrico maciço” incorporando maior exatidão e reduz ambiguidades na especificação de condutores.
2. Foi introduzida a nota “b”, citando a norma ABNT NBR-13571 – Haste de aterramento de aço revestida de cobre – como referência para especificação de hastes cobreadas.

• Coluna – Valores mínimos (Eletrodo cavado e não cavado):

1. Houve alteração no aço cobreado, cuja seção era de #70mm² (2015) e passa a ser #50mm² (2025) para configuração cilíndrico maciço quanto para encordoado.
2. Houve alteração no aço zincado a quente, cuja seção era de #90mm² (2015) e passa a ser #70mm² (2025) para configuração fita maciça.
3. Houve alteração no aço inoxidável, cuja seção era de #100mm² (2015) e passa a ser #70mm² (2025) para configuração cilíndrico maciço e fita maciça, porém a espessura mínima aumentou de 2mm para 3mm.

• Coluna – Dimensões de referência informativa:

1. Houve substituição do título da coluna que era “Comentários” (2015) e passa a ser “Dimensões de referência informativa (números de fios, espessura ou diâmetro)” (2025).

2. COBRE – ENCORDOADO: Passa a ser admitido formações com 7 ou 19 fios.

3. AÇO COBREADO – ENCORDOADO: Passa a ser admitido formações com 7 ou 19 fios.

4. AÇO INOXIDÁVEL – CILINDRO MACIÇO / FITA MACIÇA: Espessura mínima aumenta de 2mm para 3mm.

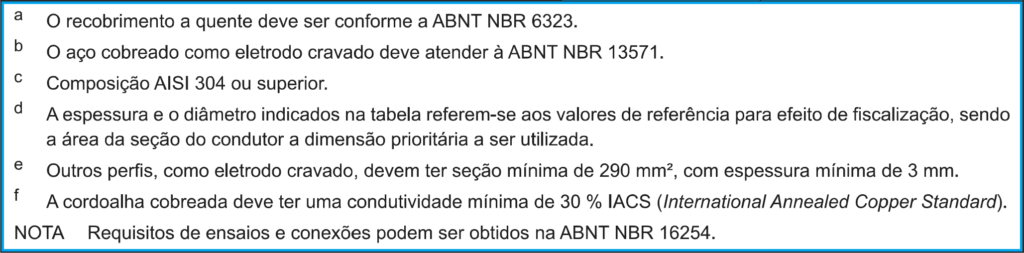

• Notas:

1. A nota “b”, que citava aplicações de minicaptores e esforços mecânicos foi substituída por nova nota tratando de eletrodo cavado de aço cobreado: “O aço cobreado como eletrodo cavado deve atender à ABNT NBR-13571”.
2. A nota “c”, proposta na nova norma resume a especificação do aço inoxidável AISI 304, excluindo dados da composição química de material.
3. A nota “d” retirou valores de % de tolerância, assumindo os valores da tabela 8 como prioritários.
4. A nota “e” foi alterada. Outros perfis zincados à quente, diferentes dos especificados na tabela, poderão ser cravados desde que possuam seção mínima de 290mm², com espessura mínima de 3mm.
5. Inclusão de uma nova nota, sobre ensaios e conexões de aterramento, conforme NBR-16254 – Materiais para sistemas de aterramento.

CONSIDERAÇÕES FINAIS

Destacamos as duas principais mudanças da nova Tabela 8 (NBR-5419-3/2025, consulta pública) para uma aplicação em futuros projetos e manutenções do PDA:

• A proposta estabelece a equivalência entre cabos de cobre e cabos de aço cobreado na bitola de #50mm². Diante do custo significativamente menor do aço cobreado, essa alternativa se apresenta como uma opção viável para redução de despesas na implementação do SPDA.
• A proposta da NBR 5419-3/2025 prevê a normalização dos cabos de cobre e aço cobreado formados por 7 e 19 fios. Embora a versão de 2015 proibisse o uso de cabos de 19 fios, sua presença ainda é frequente em sistemas antigos e até mesmo em instalações recentes onde esse requisito não foi observado. Com a atualização, esses sistemas antes classificados como não conformes passam a estar regularizados e em conformidade com a norma.

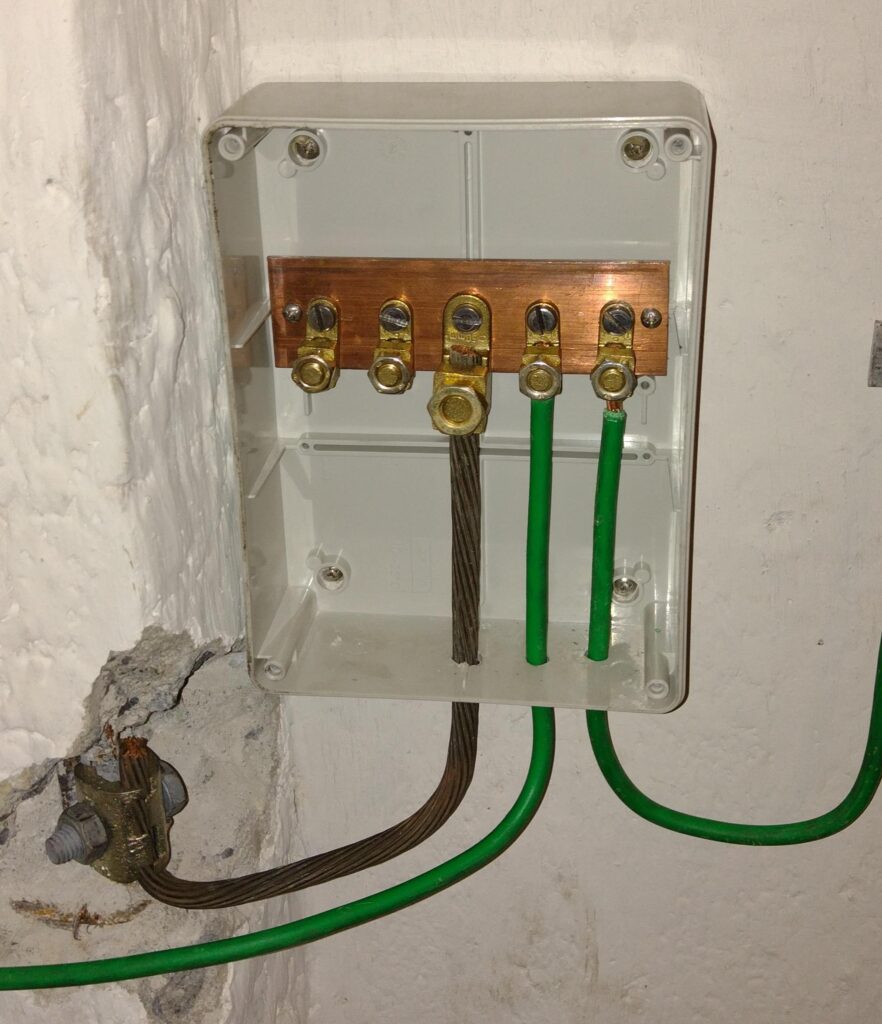

Exemplo de sistema não conforme com cabo de 19 fios (segundo NBR-5419/2015)

De forma geral, as atualizações propostas proporcionam maior precisão e flexibilidade na definição dos materiais destinados ao aterramento do SPDA.
